XCMG / XZ5000F
Equipo XCMG / Ficha de producto

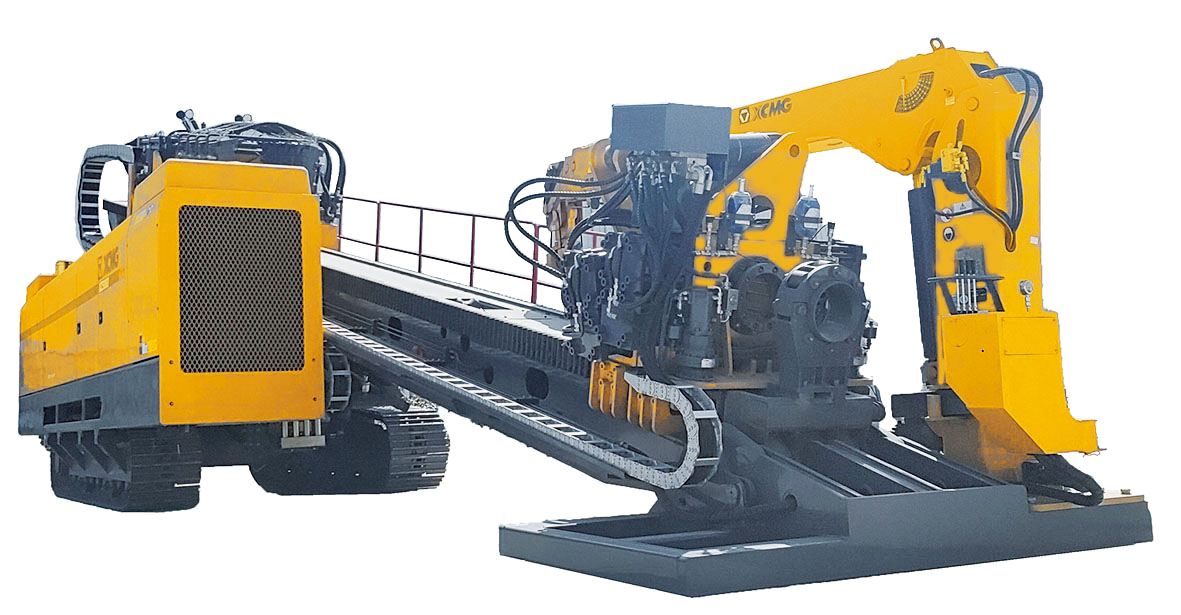

Perforadora horizontal dirigida
XZ5000F
XCMG XZ5000F — Perforadora horizontal dirigida. Consulte los parámetros publicados y solicite a XEMACH la configuración para su mercado de destino.
Máx. Diámetro de ensanchamiento en retornoΦ1600 mm
Fuerza máxima de empuje / tiro del cabezal5000 kN
Potencia nominal2×294 kW
MotorCummins /
Datos de referencia de XCMG Global. Confirme la configuración para su mercado.
XCMG Global ↗ · Fuente revisada:
01
Descripción
Especificaciones de referencia publicadas
XCMG XZ5000F — Perforadora horizontal dirigida. Consulte los parámetros publicados y solicite a XEMACH la configuración para su mercado de destino.
Máx. Diámetro de ensanchamiento en retorno: Φ1600 mm · Fuerza máxima de empuje / tiro del cabezal: 5000 kN · Potencia nominal: 2×294 kW · Motor: Cummins /
Datos de referencia de XCMG Global. Confirme la configuración para su mercado.
Descripción original del fabricante (inglés)
Large-tonnage drilling rig is mainly used for large-diameter and long-distance pipeline construction.The comprehensive digital display and adjustment of the working parameters of the equipment and the multi-directional automation and intelligent design can provide reliable guarantee for the construction safety. A single engine can be used for construction to save fuel and reduce operating costs.
02
Especificaciones técnicas
Se conservan valores y unidades publicados. No se deducen datos faltantes.
Motor ＋
| Elemento | Valor | Unidad |
|---|---|---|
| Motor | Cummins | / |
| Potencia nominal | 2×294 | kW |
| Fuerza máxima de empuje / tiro del cabezal | 5000 | kN |
| Velocidad máxima de empuje / tiro | 35 | m/min |
| Par del cabezal de perforación | 140 | N·m |
| Velocidad máxima de giro del cabezal | 90 | r/min |
Sistema hidráulico ＋
| Elemento | Valor | Unidad |
|---|---|---|
| Caudal máximo de la bomba de lodo | Additional | L/min |
| Presión máxima de la bomba de lodo | 10 | MPa |
Parámetros de trabajo ＋
| Elemento | Valor | Unidad |
|---|---|---|
| Carga de elevación de la grúa | 3.2 | t |
| Momento de elevación de la grúa | 12.5 | t•m |
| Tubería de perforación recomendada | φ168/φ194×9.6 | mm×m |
| Máx. Ángulo de entrada | 16 | ° |
| Máx. Diámetro de ensanchamiento en retorno | Φ1600 | mm |
| Peso | 60 | t |
Dimensiones ＋
| Elemento | Valor | Unidad |
|---|---|---|
| Dimensiones exteriores | 17500×3200×3650 | mm |
03
Dimensiones y alcance
04
Documentación
Las seis versiones de idioma comparten el mismo PDF original.
No se ha verificado ningún documento específico para publicación. Solicite el folleto o manual de mantenimiento aplicable.
